삼성복합기(복사기) DADF 보드 교체는?

오늘은 삼성복합기(복사기) DADF 보드 교체에 대하여 알아보려 합니다.



삼성 복사기는 상단 ADF에서 스캔을 하는 과정에서

데이터 전송이 되지 않아 오류 메시지가 발생이 됩니다.

이러한 경우 DADF 보드나 DADF 통신 케이블을 교체해주어야 하는데요.

케이블을 교체했을 때 동일한 증상이 나온다면

낮은 확률로 보드가 고장으로 보고 교체를 진행해보시면 됩니다.



SMALL



(ex. CLX-9201, CLX-9251, SCX-8123...)

자재 코드 JC92-02446A*******으로 A까지만 불러주면 됩니다.



DADF 보드 교체를 위한 분해 방법은



첫 번째로, ADF 후면 상판 케이스의 작은 날개 나사 2개를 풀어줍니다.

두 번째로, ADF 올려서 지지대 부근 작은 날개 나사 2개를 풀어 줍니다.

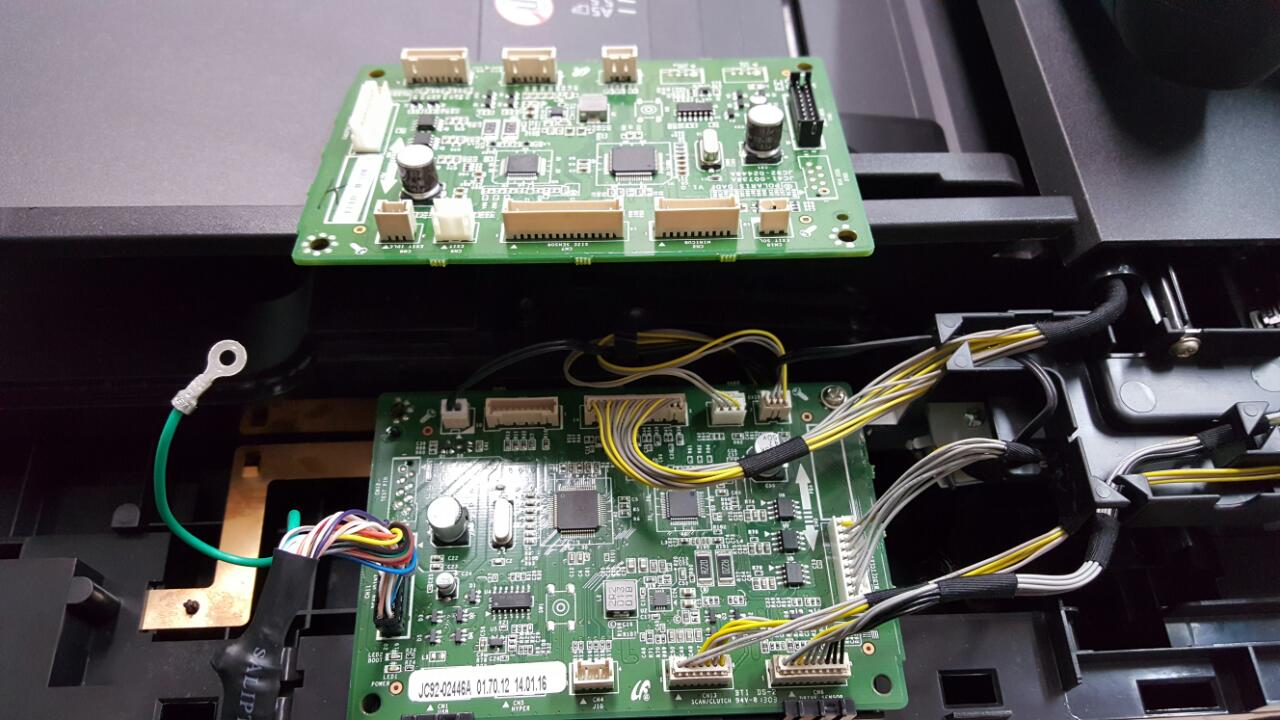

마지막으로 헤라를 이용하여 뒤 커버 분리를 하면 DADF 보드가 바로 보입니다.
